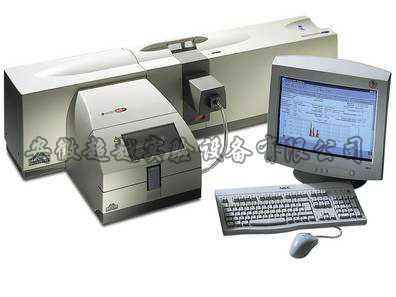

激光粒度仪
产品编号：16275-929
产品型号：
更新时间：2013.11.20
企业单位：安徽超越实验设备有限公司
浏览次数：
更多产品图片：
产品详细介绍：
1概念
所谓激光粒度仪是专指通过颗粒的衍射或散射光的空间分布（散射谱）来分析颗粒大小的仪器。
根据能谱稳定与否分为静态光散射粒度仪和动态光散射激光粒度仪
2主要种类
静态激光
能谱是稳定的空间分布。主要适用于微米级颗粒的测试，经过改进也可将测量下限扩展到几十纳米。
动态激光
根据颗粒布朗运动的快慢，通过检测某一个或二个散射角的动态光散射信号分析纳米颗粒大小，能谱是随时间高速变化。动态光散射原理的粒度仪仅适用于纳米级颗粒的测试。
光透沉降
通常所说激光粒度分析仪是指衍射和散射原理的粒度仪，光透沉降仪，依据的原理是斯托克斯沉降定律而不是激光衍射/散射原理，因此这类仪器不能称作激光粒度仪。
3主要原理
激光法：
激光粒度仪作为一种新型的粒度测试仪器，已经在粉体加工、应用与研究领域得到广泛的应用。它的特点是测试速度快、测试范围宽、重复性和真实性好、操作简便等等。
(1) 激光法的粒度测试原理：
激光粒度仪是根据颗粒能使激光产生散射这一物理现象测试粒度分布的。由于激光具有很好的单******和极强的方向性，所以一束平行的激光在没有阻碍的无限空间中将会照射到无限远的地方，并且在传播过程中很少有发散的现象。如图7所示。
当光束遇到颗粒阻挡时，一部分光将发生散射现象，如图8。散射光的传播方向将与主光束的传播方向形成一个夹角θ。散射理论和实验结果都告诉我们，散射角θ的大小与颗粒的大小有关，颗粒越大，产生的散射光的θ角就越小；颗粒越小，产生的散射光的θ角就越大。在图8中，散射光I1是由较大颗粒引起的；散射光I2是由较小颗粒引起的。进一步研究表明，散射光的强度代表该粒径颗粒的数量。这样，在不同的角度上测量散射光的强度，就可以得到样品的粒度分布了。
为了有效地测量不同角度上的散射光的光强，需要运用光学手段对散射光进行处理。我们在图8所示的光束中的适当的位置上放置一个富氏透镜，在该富氏透镜的后焦平面上放置一组多元光电探测器，这样不同角度的散射光通过富氏透镜就会照射到多元光电探测器上，将这些包含粒度分布信息的光信号转换成电信号并传输到电脑中，通过专用软件用Mie散射理论对这些信号进行处理，就会准确地得到所测试样品的粒度分布了，如图9所示。(2) 激光粒度仪的代表--BT-9300H激光粒度仪：
图10是BT-9300H激光粒度仪系统示意图。BT-9300H激光粒度仪是一种性能优良的国产激光粒度仪。它包括进口半导体激光器、76个多元光电探测器、光路系统、电路系统、软件系统、循环分散系统等。该仪器连续两年的产销量突破100台，还出口到韩国、台湾、土耳其、巴基斯坦等******和地区。在台湾，经台北科技大学叶正涛教授对比测试，BT-9300H激光粒度仪的主要测试指标与国外某******品牌激光粒度仪非常接近，某些样品D50的偏差甚至小于5%。我们的实验同样证明了这一点。表3为BT-9300H激光粒度仪用户与国外******品牌激光粒度仪的测试结果对照表。从中可以看出，两种仪器的一致性很好。
